ネットワークスペシャリスト令和3年春期 午前Ⅱ 問1
問1
ネットワーク機器のイーサネットポートがもつ機能であるAutomatic MDI/MDI-Xの説明として，適切なものはどれか。
- 接続先ポートの受信不可状態を自動判別して，それを基に自装置からの送信を止める機能
- 接続先ポートの全二重・半二重を自動判別して，それを基に自装置の全二重・半二重を変更する機能
- 接続先ポートの速度を自動判別して，それを基に自装置のポートの速度を変更する機能
- 接続先ポートのピン割当てを自動判別して，ストレートケーブル又はクロスケーブルのいずれでも接続できる機能
- [出題歴]
- ネットワーク H28秋期 問1
分類
テクノロジ系 » ネットワーク » データ通信と制御
正解
エ
解説
Automatic MDI/MDI-Xは、機器のポート同士を接続する際にストレート／クロスのどちらのケーブルを使用しても、通信相手のイーサネットポートの種類(MDI／MDI-X)を自動判別して適切な方法で接続できる機能です。

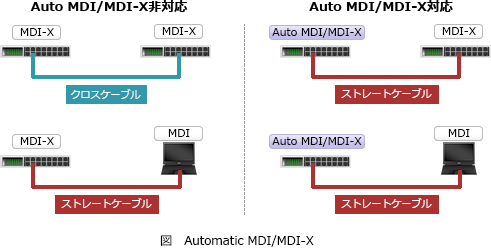

イーサネットポートには、コネクタの8ピンのうち1,2番を送信、3,6番を受信に使用するMDIと、1,2番を受信、3,6番を送信に使用するMDI-Xの2種類があります。この違いによって受信と送信のポートを正しい接続するためには、MDIとMDI-Xの接続ではストレートケーブル、MDI同士またはMDI-X同士の接続では配線が反転したクロスケーブル、というように適切なケーブルを選択する必要がありました。この使い分けの煩雑さを解消するために考案された仕組みが「Automatic MDI/MDI-X」です。
この機能に対応したポートであれば、自身と相手のポートの極性を自動で判別し適切な方法で接続するのでケーブルの使い分けが不要になります。
イーサネットポートには、コネクタの8ピンのうち1,2番を送信、3,6番を受信に使用するMDIと、1,2番を受信、3,6番を送信に使用するMDI-Xの2種類があります。この違いによって受信と送信のポートを正しい接続するためには、MDIとMDI-Xの接続ではストレートケーブル、MDI同士またはMDI-X同士の接続では配線が反転したクロスケーブル、というように適切なケーブルを選択する必要がありました。この使い分けの煩雑さを解消するために考案された仕組みが「Automatic MDI/MDI-X」です。
この機能に対応したポートであれば、自身と相手のポートの極性を自動で判別し適切な方法で接続するのでケーブルの使い分けが不要になります。
- スパニングツリープロトコルの説明です。
- オートネゴシエーションの説明です。
- オートネゴシエーションの説明です。
- 正しい。Automatic MDI/MDI-Xの説明です。
